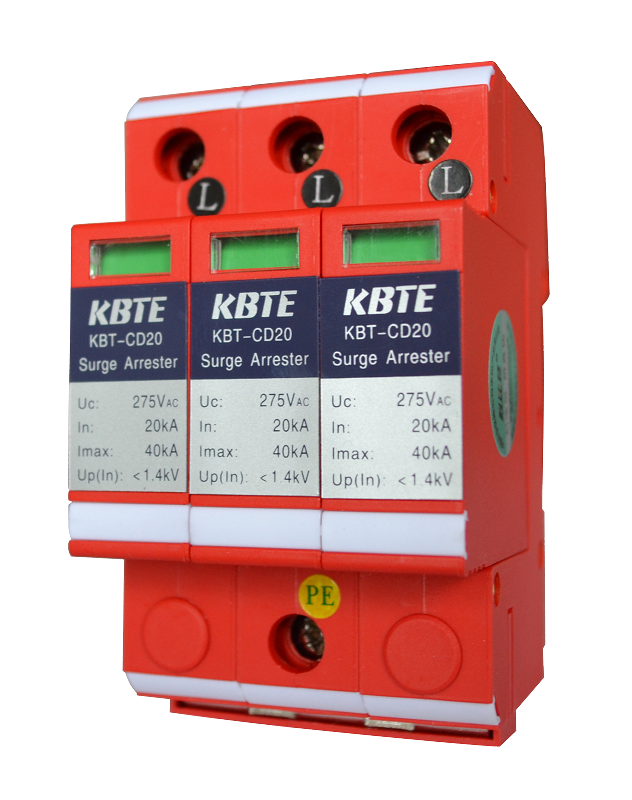

產品用途：
KBT-CD20電涌保護器，適合TT、TN-C、TN-C-S等各種電網制式。該系列電源防雷模塊并聯安裝在電源線路上，不影響電源線路的正常工作。模塊式設計，體積小，36mm標準軌道安裝，可安裝在各種電源、開關箱和其它電氣設備內。
主要特點：
1.響應時間快：響應時間≤25納秒；
2.自保護電路：內置過熱斷路裝置，徹底避免火災發生；
3.工作狀態顯示：設有劣化指示窗口，正常時為綠色，當指示窗口變?yōu)榧t色，表明該回路的防雷器已不能工作，需維修；
4.通流容量大：根據供電系統的第一級、第二級、第三級防雷需要，備有通流容量不同的電源防雷模塊可供選擇；
4.通流容量大：根據供電系統的第一級、第二級、第三級防雷需要，備有通流容量不同的電源防雷模塊可供選擇；
5.性能優越：核心元件采用國際知名品牌，性能穩定可靠；
6.遙信告警裝置：該裝置是一個模塊失效開關接口，同時具有常開和常閉接點；(可選配置)
7.限制電壓低：殘余電壓低于標準要求的保護水平；
8.保護方式：根據TN電網的特點，模塊的保護方式設計為N—PE、L—PE；
9.使用便捷：35mm標準導軌安裝，模塊式結構，安裝簡單，方便維護。
主要技術參數：
|
產品型號
|
KBT-CD20
|
|
額定電壓Un
|
230/400VAC
|
|
持續工作電壓Uc
|
275VAC
|
|
動作電壓
|
430V
|
|
標稱通流容量In(8/20μs)
|
20kA
|
|
最大通流容量Imax(8/20μs)
|
40kA
|
|
保護水平Up
|
1.4kV
|
|
劣化指示
|
有
|
|
外觀尺寸
|
72×66×90mm
|
II級試驗（T2）：（盾型結構防雷模塊）
|
型號
|
保護模式
|
Imax（kA）
|
In（kA）
|
Uc（V）
|
Up（kV）
|
組合方式
|
|
KBT-CD20
|
L/N-PE
|
40
|
20
|
275
|
1.4
|
4P
|
